車位引導總屏詳細說明

1 產品簡介

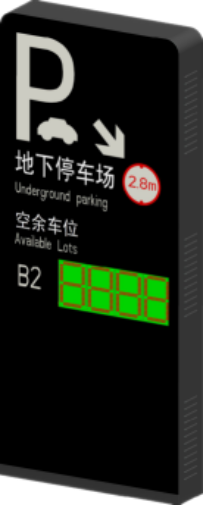

戶外引導大屏由高亮度LED模組、驅動電路、電源、外殼等部分組成，安裝在停車場的每個入口處，用於顯示停車場內剩餘車位信息。它通過RS485總線接收節點控製器的車位信息，實時顯示當前各區停車場空車位數量，提示準備入場的車輛司機，24小時全天候使用。

2 產品特點

1) 引導屏采用鋼化玻璃麵板冷鋼烤漆外殼，外觀簡潔大氣；

2) 外殼采用防水、防塵設計，並使用抗紫外線外漆，不易變色；

3) 引導屏采用低功耗設計，同時具有短路、過壓、過流、過載保護；

4) LED采用高亮設計，強光下清晰可見，可視距離遠，可視角廣；

5) 可按照現場要求，搭配LED模組的數量，增加或減少LED模組的層數

3 技術參數

型號：	DPS-5520	工作電壓：	AC 220V
通訊方式：	RS485 @ 9600bps	功耗：	50W（單層）
通訊距離：	300m	工作溫度：	-20℃ ~ 65℃
光源：	綠LED燈珠	防護等級：	IP67
尺寸：	可根據客戶需求定製	外觀材質：	冷鋼烤漆鋼化玻璃麵板

表3.1 室內引導屏技術參數表

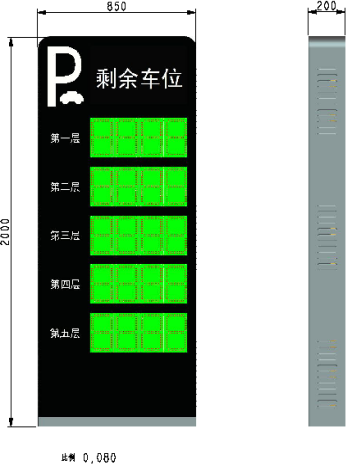

圖3.1 戶外引導大屏結構圖（單位：mm）

4 產品安裝

戶外引導大屏采用螺釘緊固安裝。將Φ8圓鋼、地腳螺釘（M12*500）製造地籠，如圖4.2所示，然後將地籠及PVC穿線管（Φ50）預埋入800*1000*800mm混凝土，待自然凝固後，再將戶外引導大屏固定到地腳螺釘上即可。(本說明僅供參考，施工請按照《建築地基基礎工程施工質量驗收規範》GB50202-2002)

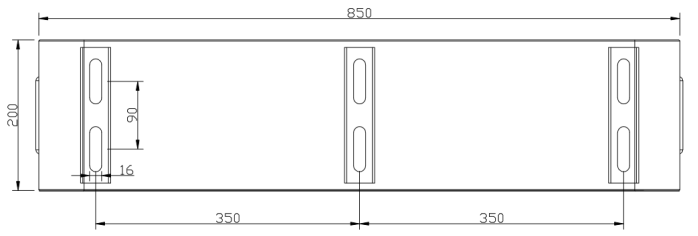

圖4.1 大屏底座尺寸圖

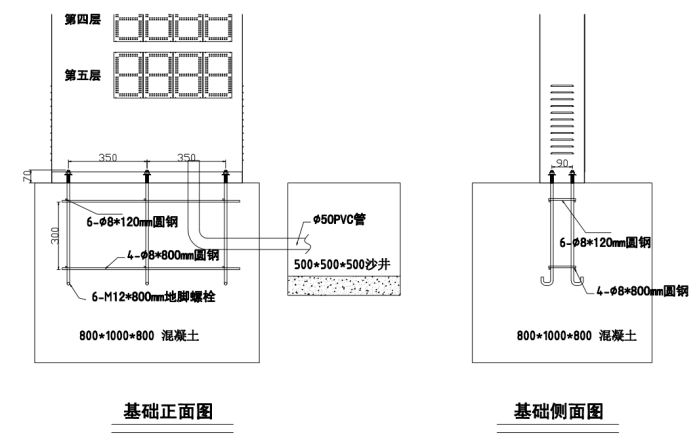

圖4.2 戶外引導大屏安裝示意圖

5 係統接線

1）LED模組撥碼

LED模組撥碼的地址對應係統的分區，例如：地址是1的LED模組顯示的數字就是分區1的空車位數量（詳情請參考車位引導係統安裝調試手冊）

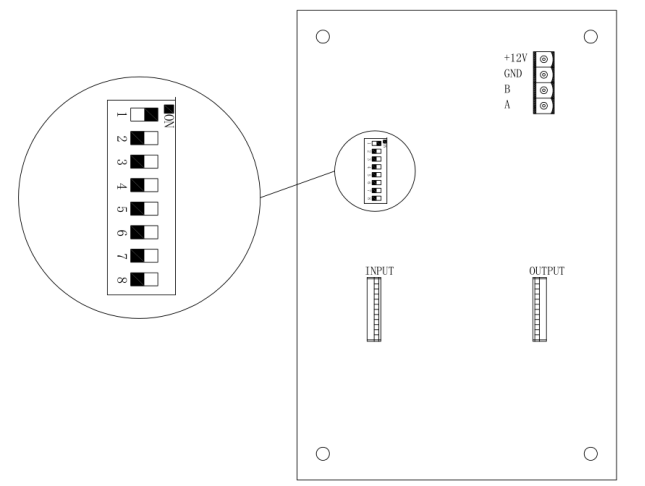

圖5.1 戶外引導大屏電路板示意圖

如圖5.1所示，大屏的圓圈部分是用來撥碼地址的

圖5.2 戶外引導大屏撥碼示意圖

注意：撥碼1在OFF，撥碼2~8在ON，此時LED模組的地址是1；撥碼2在OFF，撥碼1,3~8在ON，此時LED模組的地址是2；以此類推，如圖5.2；

2）接線

RS485線接到節點控製器的L1~L5；紅線接A，黑線接B；

注意：可以手拉手串聯其他的車位引導屏，每一路RS485總線串聯LED模組的數量總計不能超過8個。

電源就近接入AC220V
